接閃器狀況

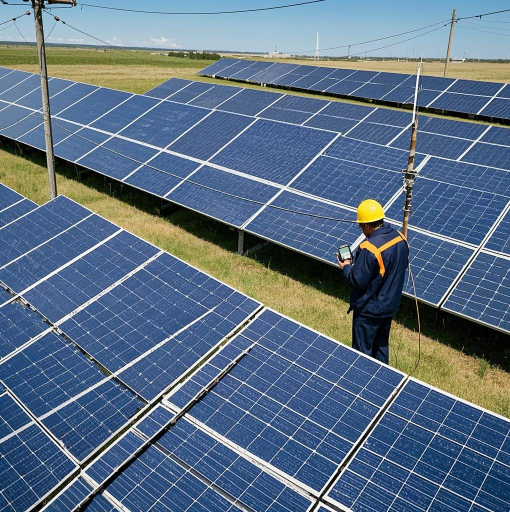

仔細檢查光伏板邊緣所設置的接閃帶，查看其是否保持連續，有無出現銹蝕、斷裂等異常情況。接閃帶一旦存在銹蝕或斷裂，會極大削弱其對雷電的攔截能力。同時，要確認接閃桿的高度與位置是否合理，確保能夠全方位地為光伏陣列提供有效的保護范圍。
例如，在一些大型光伏電站中，若接閃桿高度不足，可能導致部分光伏板處于接閃保護范圍之外，增加了遭受雷擊的風險。
支架接地效能
對光伏支架與接地系統的連接情況進行嚴格排查，連接點必須牢固可靠，不能有松動現象。使用接地電阻測試儀對支架接地電阻進行測量，按照相關標準，一般應確保接地電阻不大于 4Ω。若接地電阻過大，會影響雷電電流的快速泄放，使光伏設備面臨更高的雷擊損壞風險。
比如，某光伏電站在檢測中發現部分支架接地電阻超標，經排查是連接點因長期風吹日曬出現氧化松動，重新緊固并做防腐處理后，接地電阻恢復正常。
線纜防護措施
查看光伏陣列間的線纜是否采用金屬管敷設方式，并且金屬管的兩端是否可靠接地。同時，要確認線纜的屏蔽層是否正確接地，這對于防止雷電電磁脈沖通過線纜引入具有關鍵作用。
例如，在一些雷暴多發地區，若線纜未進行有效屏蔽和接地，雷電電磁脈沖可能會沿著線纜進入光伏設備，造成設備內部電子元件的損壞。
等電位連接狀況

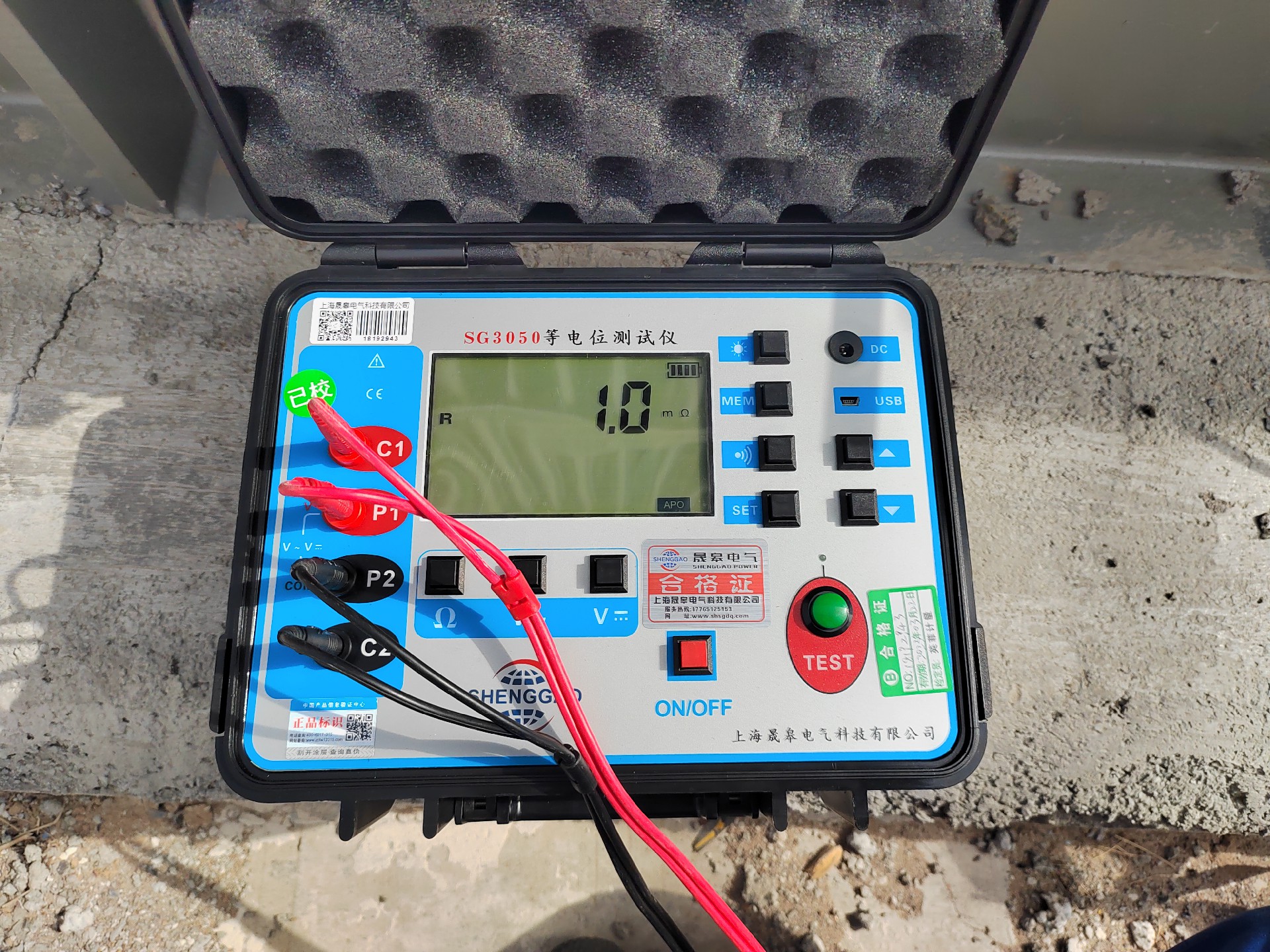

逆變器、配電柜等設備的金屬外殼、金屬支架以及電纜橋架等都應進行完善的等電位連接。要檢查等電位連接帶的規格與材質是否符合設計要求，連接是否牢固，導通性是否良好。等電位連接能夠有效消除不同金屬部件之間因電位差而產生的電火花，避免引發火災或損壞設備。
例如，在某配電室檢測中，發現部分電纜橋架與配電柜之間的等電位連接不牢固，存在較大電阻，經過重新連接和緊固后，有效提升了配電室的防雷安全性。
電涌保護器性能
檢查逆變器、配電柜的輸入輸出端是否安裝了合適的電涌保護器，其參數必須與系統的電壓、電流等相匹配。觀察電涌保護器的外觀，有無出現損壞、劣化等跡象，同時確保其接地良好。使用專業儀器對電涌保護器的保護性能進行檢測，確保其在雷電沖擊下能夠正常工作，保護設備免受浪涌電壓的侵害。
比如，在一次雷雨天氣后，某光伏電站的逆變器出現故障，經檢查發現是電涌保護器未能正常工作，導致逆變器內部電路被浪涌電壓擊穿，更換合格的電涌保護器后，系統恢復正常運行。
接地系統完整性
對配電室的接地網進行全面檢測，查看其是否符合設計要求，接地體的材質、規格以及埋深是否達標。使用接地電阻測試儀測量接地電阻，一般要求接地電阻不大于 4Ω。同時，檢查接地引下線是否明顯、牢固，有無斷股、損傷等情況，確保接地系統能夠可靠地將雷電電流引入大地。
例如，某配電室在擴建后，因施工不當導致部分接地引下線受損，接地電阻增大，在防雷檢測中及時發現并進行修復，避免了潛在的雷擊風險。
葉片防雷狀況

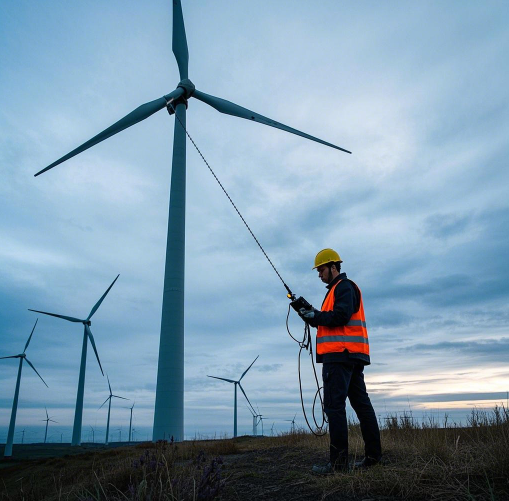

檢查葉片內部的防雷引下線連接是否牢固，有無斷裂、松動等問題。葉片接閃器必須完好無損，與引下線的連接要可靠。使用專用檢測設備對葉片的防雷導通性能進行檢測，確保在遭受雷擊時，雷電電流能夠順利通過引下線導入塔筒。
例如，在一些老舊的風力發電機中，由于葉片長期受風雨侵蝕，防雷引下線的連接點出現松動，導致防雷導通性能下降，在檢測中及時發現并進行加固處理，保障了葉片的防雷安全。
塔筒接地效能
查看塔筒的接地裝置是否穩固可靠，接地引下線與基礎接地網的連接是否良好。使用接地電阻測試儀測量塔筒接地電阻，按照標準，一般要求接地電阻不大于 10Ω。同時，檢查塔筒內的電氣設備與塔筒本體的等電位連接情況，確保整個塔筒形成一個等電位體，防止因電位差引發設備損壞。
比如，某風力發電場在檢測中發現部分塔筒接地電阻超標，經排查是接地裝置周圍土壤電阻率發生變化，通過采取降阻措施，如添加降阻劑等，使接地電阻符合要求。
機艙設備防雷措施
檢查機艙內的發電機、變流器、控制柜等設備的防雷措施是否到位。電涌保護器應正常工作，設備的接地要良好，確保能夠有效防護雷電浪涌。同時，要保證機艙與塔筒之間的連接為電氣通路，使雷電電流能夠順利導入大地。
例如，在一次強雷電天氣后，某風力發電機機艙內的部分電子設備出現故障，經檢查是電涌保護器失效，未能有效抑制雷電浪涌，更換電涌保護器并完善接地措施后，設備恢復正常運行。
外部防雷設施
對集控中心建筑物的接閃器、引下線和接地裝置進行全面檢測。接閃器有無損壞、引下線是否銹蝕、接地電阻是否超標都是檢測的重點。按照相關標準，一般接地電阻應不大于 4Ω。若接閃器損壞或引下線銹蝕，會影響建筑物對雷電的防護能力，而接地電阻超標則會導致雷電電流無法快速泄放。
例如，某集控中心在防雷檢測中發現接閃帶部分位置出現銹蝕斷裂，及時進行更換后，恢復了建筑物的防雷性能。
內部防雷措施
檢查集控中心內的電子設備、通信設備等是否進行了有效的等電位連接，確保設備之間不存在電位差。電涌保護器應安裝齊全且工作正常，能夠?qū)υO(shè)備進行全方位的防雷保護。同時，要檢查機房的屏蔽措施是否良好，防止雷電電磁脈沖對內部設備造成干擾和損壞。
比如，在某集控中心機房檢測中，發現部分通信設備的等電位連接不完善，通過重新連接和優化，提高了設備的抗雷電電磁干擾能力。
接閃器有效性

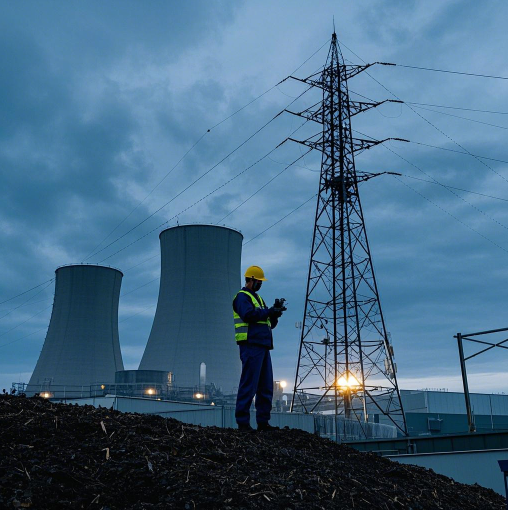

查看生物質儲存區上方設置的接閃桿或接閃帶是否能夠全面覆蓋整個區域，確保無防護死角。接閃器有無變形、損壞，與引下線的連接是否可靠，直接關系到對儲存區的防雷保護效果。
例如，在某生物質能發電廠的儲存區，因大風導致部分接閃帶變形，在防雷檢測中及時發現并進行修復，避免了雷擊風險。
防靜電接地狀況
生物質儲存罐、輸送管道等必須進行有效的防靜電接地。使用接地電阻測試儀測量接地電阻，按照標準，一般應不大于 100Ω。良好的防靜電接地能夠防止因靜電積累引發火災或爆炸等嚴重事故。
比如，某生物質儲存區在檢測中發現部分輸送管道的防靜電接地電阻超標，經排查是接地連接點氧化，重新處理連接點后，接地電阻符合要求。
接地系統可靠性
對生產車間的接地網進行全面檢測，確保其完好無損。接地電阻應滿足不大于 4Ω 的要求，車間內的機械設備、電氣設備等的接地必須可靠，不能有漏接、虛接現象?？煽康慕拥叵到y(tǒng)能夠為設備提供安全的運行環境，防止因雷擊或漏電引發事故。
例如，某生產車間在檢測中發現部分設備接地不牢固，存在虛接情況，及時進行緊固處理，保障了設備的接地安全。
防雷擊電磁脈沖措施
檢查生產車間內的控制系統、自動化設備等是否采取了有效的防雷擊電磁脈沖措施。電涌保護器的安裝是否合理，性能是否良好，布線是否符合防雷要求，這些都直接影響到設備在雷電環境下的正常運行。
比如，在某生物質能發電廠的生產車間，因控制系統布線不合理，在雷電天氣下頻繁出現設備誤動作，經重新布線并安裝合適的電涌保護器后，設備運行穩定性得到顯著提高。
